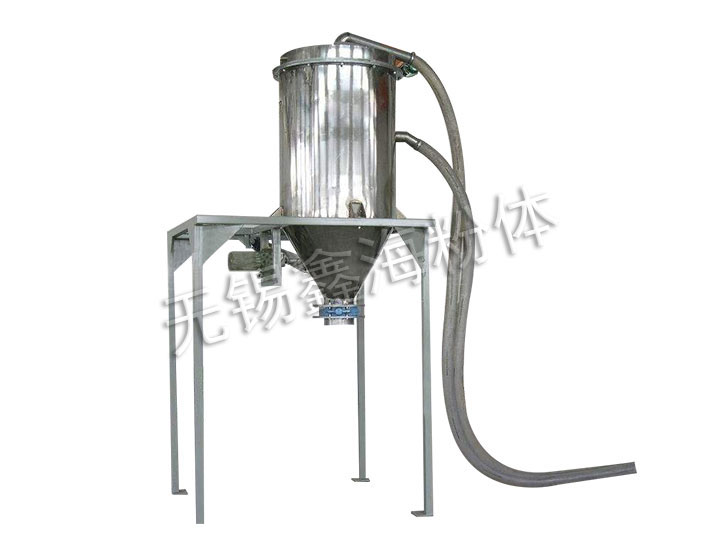

真空上料機
工作原理
真空上料機由真空泵（無油、無水）或者羅茨風機、不銹鋼吸料嘴、輸送軟管、PE過濾器（或316L不銹鋼過濾器）、壓縮空氣反吹裝置、氣動放料門裝置、真空料斗和料位自動控制裝置等組成，整套系統設計合理、制造精良。
真空上料機技術參數
真空上料機由真空泵（無油、無水）或者羅茨風機、不銹鋼吸料嘴、輸送軟管、PE過濾器（或316L不銹鋼過濾器）、壓縮空氣反吹裝置、氣動放料門裝置、真空料斗和料位自動控制裝置等組成，整套系統設計合理、制造精良。
真空上料機是用旋渦氣泵抽氣，使吸料嘴進口處及整個系統處于一定的真空狀態，粉粒料隨同外界空氣被吸入料嘴，形成料氣流，經過吸料管到達料斗，在料斗中進行氣、料分離。分離后的物料進入受料設備。送料——放料是通過氣動三通閥不斷地開、閉來完成的，而氣動三通閥的開閉是由控制中心來控制的。
真空上料機中裝有壓縮空氣反吹裝置，每次放料時，壓縮空氣脈沖反吹過濾器，把吸附于過濾器表面的粉末打落下來，以保證吸料能正常運行。

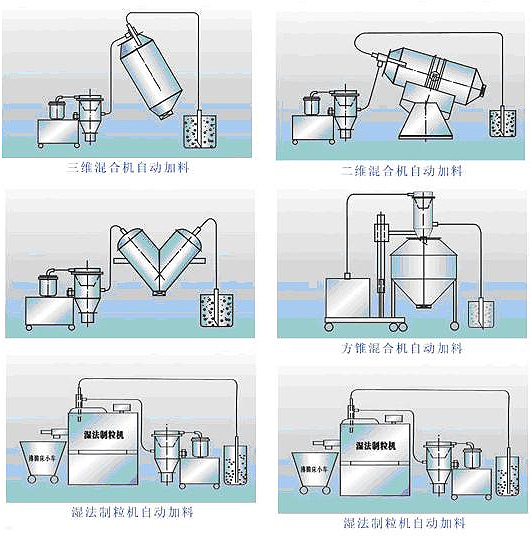

該機是國內合適、完善的粉狀料、粒狀料、粉粒料混合料的真空輸送設備。真空上料機能自動地將各種物料輸送到包裝機、注塑機、粉碎機等設備的料斗中，也能直接把混合的物料輸送到混合機（如V型混合機、二維混合機、三維混合機等）中，減輕了工人勞動強度，解決了加料時粉塵外溢等問題，是制藥廠、促進清潔、文明生產的設備。
真空上料機技術參數
真空上料機配置
| 型號 |
輸送量 kg/h |
電機功率 （KW） |
耗氣量 L/MINS |
供氣壓力 （Mpa） |
料斗真徑 （MM） |
吸料口直徑 （MM） |
放料口直徑 （MM） |
料斗高度 （MM） |
| ZKJ-1 | 400 | 1.5 | 8 | 0.4-0.6 | ￠213 | ￠38 | ￠241 | 840 |
| ZKJ-2 | 600 | 2.2 | 8 | 0.4-0.6 | ￠213 | ￠38 | ￠241 | 840 |
| ZKJ-3 | 1200 | 3 | 8 | 0.4-0.6 | ￠290 | ￠51 | ￠325 | 1070 |
| ZKJ-4 | 2000 | 5.5 | 8 | 0.4-0.6 | ￠420 | ￠51 | ￠325 | 1300 |
| ZKJ-5 | 3000 | 4 | 10 | 0.4-0.6 | ￠420 | ￠51 | ￠325 | 1300 |
| ZKJ-6 | 4000 | 5.5 | 10 | 0.4-0.6 | ￠420 | ￠63 | ￠325 | 1300 |
| ZKJ-7 | 6000 | 7.5 | 10 | 0.4-0.6 | ￠420 | ￠63 | ￠325 | 1350 |
| ZKJ-10-4 | 4000 | 11 | 10 | 0.4-0.6 | ￠600 | ￠89 | ￠420 | 1620 |
| ZKJ-20-4 | 4000 | 18.5 | 10 | 0.4-0.6 | ￠600 | ￠89 | ￠420 | 1740 |
| 此輸送能力是在輸送管長4米，輸送物料為面粉時測得。輸送管越長，輸送能力下降。輸送量與物料的比重及物料顆粒度等特性也有大關系。 | ||||||||
引用行業
真空輸送主要用于輸送粉末和顆粒狀的物料，例如原料藥粉末，化工粉料，金屬氧化物粉末，微分子粉末；膠囊，片劑，丸劑，小食品顆粒等。
